Scala Poncho Forge

Project

Spray booth

The original

Cabina di verniciatura per aerografo di riferimento

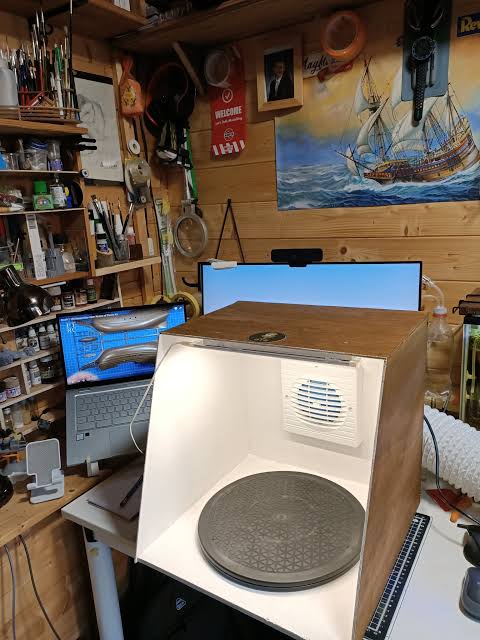

Immagine di riferimento
SubjectHome-made spray booth with a water-curtain cascade
ThemesWorkshop
Materials and techniquesWood, clear panels, 3D printing (cascade)
ToolsFreeCAD
Startedaround 2001
StatusIn progress
Episodes3

The bench, photo by photo

All the project photos · 8

Cabina di verniciatura autocostruita con telaio in legno e pareti trasparenti, ventola di aspirazione sulla parete di fondo, aerografi sul ripiano inferiore
Cabina di verniciatura vista di lato con il tubo flessibile di scarico in alto e una miniatura appena verniciata all'interno
Cabina di verniciatura chiusa con pluriball sopra il banco da lavoro, aerografi e colori Tamiya sul ripiano sotto
Prototipo della cascata a velo d'acqua dentro la cabina di verniciatura, con pannelli trasparenti incernierati e base blu
Assieme 3D in FreeCAD della cascata a velo d'acqua: collettore azzurro in alto, scivoli arancioni con i denti di sgocciolamento in basso
Bocca di erogazione a cascata cromata di tipo commerciale
Bocca a cascata cromata vista di lato con raccordo filettato
Dettaglio 3D in FreeCAD dell'incastro a baionetta tra tappo viola e staffa rossa
